Предохранительный клапан АСТА серии П123 (обновленная версия клапана серии П01) является пропорциональным пружинным клапаном (патрубки одинакового размера на входе и выходе), преимущественно использующимся в системах теплоснабжения.
Стандартное исполнение корпуса — чугун. Возможно изготовление из углеродистой стали и нержавеющей стали на Ру40.
УСТАНОВКА: Корпус вертикально, вход через патрубок снизу, сброс среды через боковой патрубок. В случае подъёма отводящего трубопровода, необходимо организовать дополнительный дренаж через специальное отверстие в корпусе клапана.
Технические характеристики
| Номинальный диаметр |
DN 25 - 100 |
| Номинальное давление |
PN16/25 - DN25-50 |
| PN16 - DN65-100 |
| Рабочая среда |
Вода, пар, воздух и другие среды, нейтральные к материалам клапана |
| Минимальная температура рабочей среды |
-30 °С |
| Максимальная температура рабочей среды |
+200 °С – мягкое уплотнение седла |
| +300 °С – «металл-металл» |
| Давление настройки |
0,5-16 бар |
| Класс герметичности |
"А" по ГОСТ 9544-2015 |
| Тип присоединения |
Фланцевое по ГОСТ 33259-2015 |

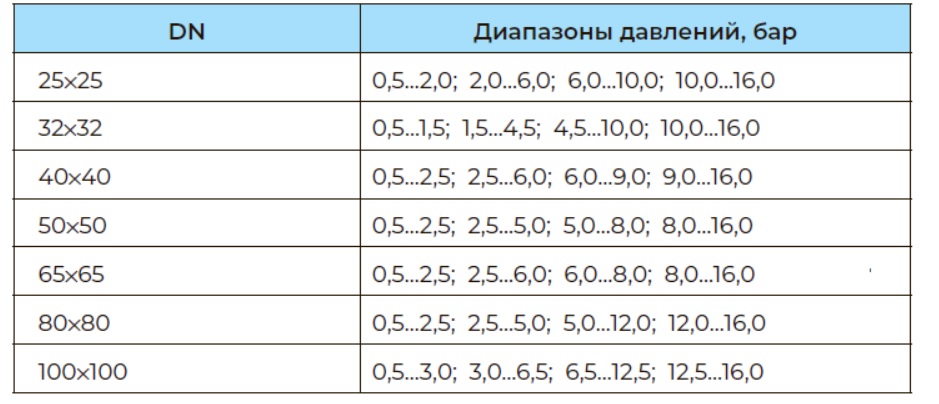

Давление срабатывания
|
DN
|
Диапазон настройки пружин, бар
|
|
25x25
|
0,5-2,0; 2,0-6,0; 6,0-10,0; 10,0-16,0
|
|
32x32
|
0,5-1,5; 1,5-4,5; 4,5-10,0; 10,0-16,0
|
|
40x40
|
0,5-2,5; 2,5-6,0; 6,0-9,0; 9,0-16,0
|
|
50x50
|
0,5-2,5; 2,5-5,0; 5,0-8,0; 8,0-16,0
|
|
65x65
|
0,5-2,5; 2,5-6,0; 6,0-8,0; 8,0-16,0
|
|
80x80
|
0,5-2,5; 2,5-5,0; 5,0-12,0; 12,0-16,0
|
|
100x100
|
0,5-3,0; 3,0-6,0; 6,5-12,5; 12,5-16,0
|
В тех случаях, когда требуемое давление начала открытия находится на границе соседних диапазонов, необходимо использовать пружину с более высоким диапазоном давлений.

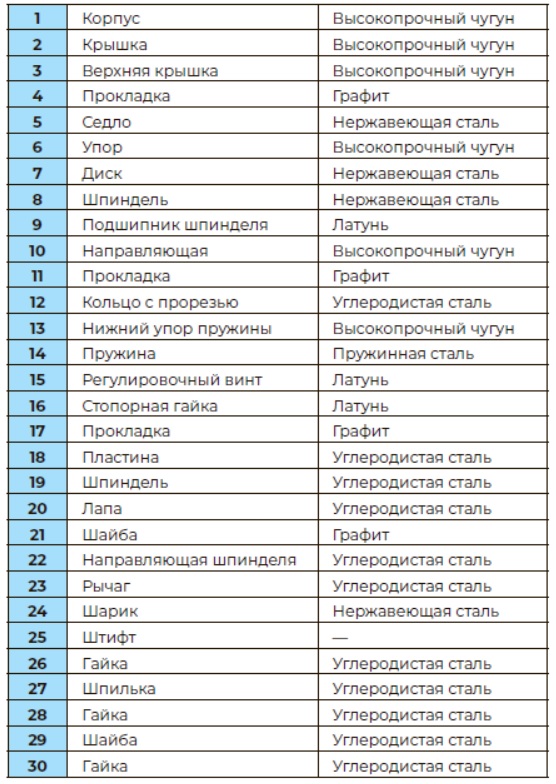

Спецификация материалов
| № |
Наименование |
Материал |
| 1 |
Верхняя крышка |
Высокопрочный чугун GJS-400-15 |
| 2 |
Крышка |
Высокопрочный чугун GJS-400-15 |
| 3 |
Корпус |
Высокопрочный чугун GJS-400-15 |
| 4 |
Седло |
Нержавеющая сталь 20Х13 |
| 5 |
Плунжер |
Нержавеющая сталь 20Х13 |
| 6 |
Направляющая |
Высокопрочный чугун GJS-400-15 |
| 7 |
Шток |
Нержавеющая сталь 20Х13 |
| 8 |
Пружина |
Сталь 50ХФА |

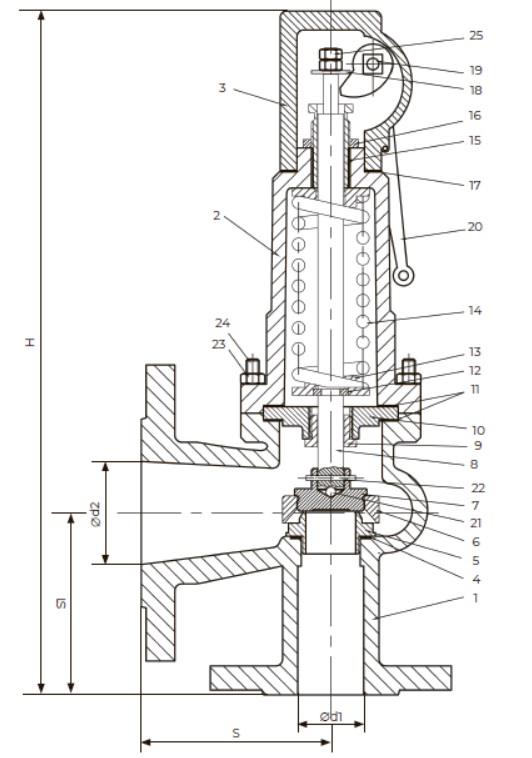

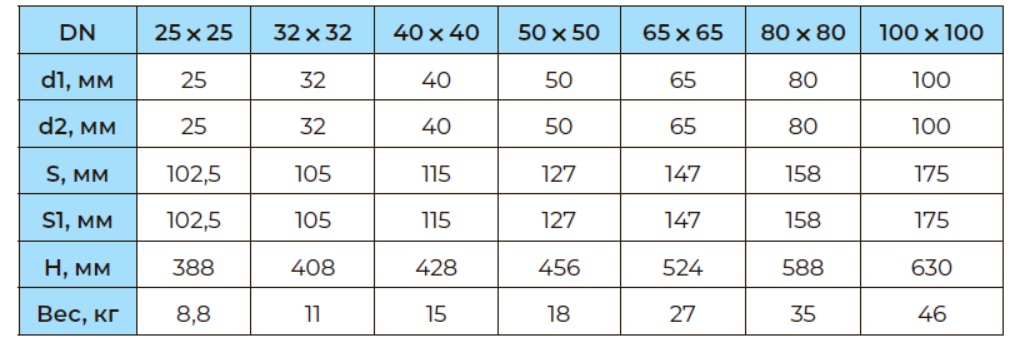

Массогабаритные характеристики
| DN |
25x25 |
32x32 |
40x40 |
50x50 |
65x65 |
80x80 |
100x100 |
| d1, мм |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| d2, мм |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| S, мм |
103 |
105 |
115 |
127 |
147 |
158 |
175 |
| S1, мм |
103 |
105 |
115 |
127 |
147 |
158 |
175 |
| H, мм |
388 |
408 |
428 |
456 |
524 |
586 |
630 |
| Масса, кг |
9 |
11 |
15 |
18 |
27 |
35 |
46 |

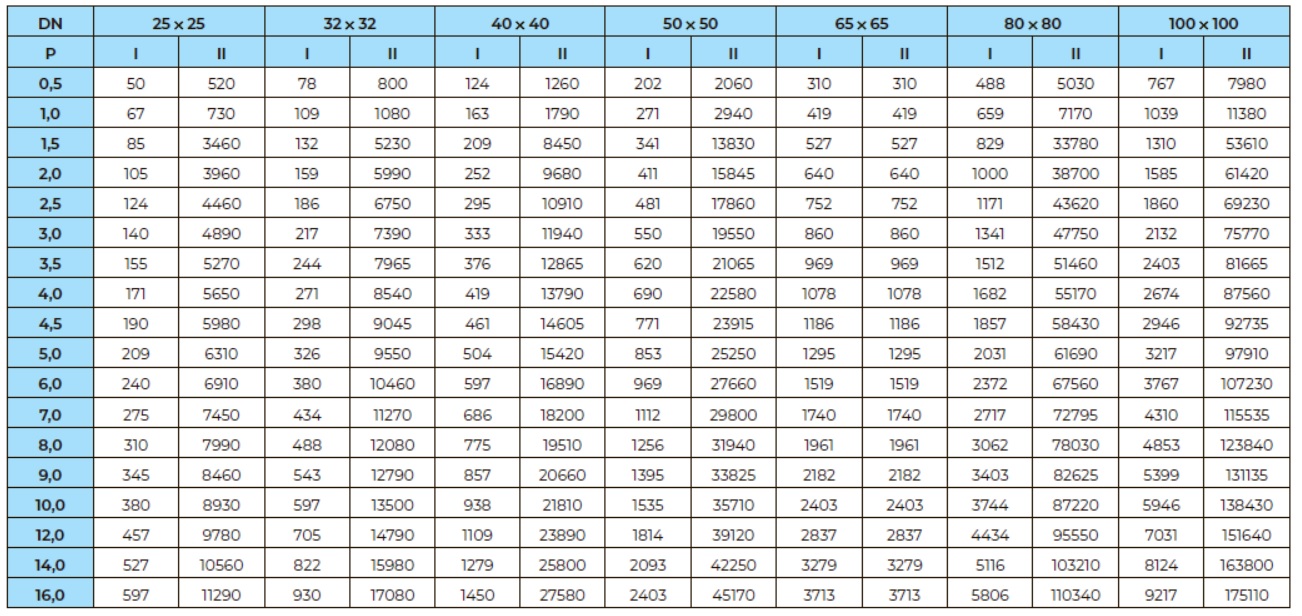

Пропускная способность
|
DN
|
25 х 25
|
32 х 32
|
40 х 40
|
50 х 50
|
65 х 65
|
80 x 80
|
100 x 100
|
|
Р
|
I
|
II
|
III
|
I
|
II
|
III
|
I
|
II
|
III
|
I
|
II
|
III
|
I
|
II
|
III
|
I
|
II
|
III
|
I
|
II
|
III
|
|
0,5
|
43
|
50
|
520
|
67
|
78
|
800
|
110
|
124
|
1260
|
170
|
202
|
2060
|
270
|
310
|
3220
|
420
|
488
|
5030
|
660
|
767
|
7980
|
|
1,0
|
57
|
67
|
730
|
90
|
109
|
1080
|
140
|
163
|
1790
|
230
|
271
|
2940
|
360
|
419
|
4590
|
560
|
659
|
7170
|
890
|
1039
|
11380
|
|
1,5
|
72
|
85
|
3460
|
110
|
132
|
5230
|
180
|
209
|
8450
|
290
|
341
|
13830
|
450
|
527
|
21620
|
710
|
829
|
33780
|
1120
|
1310
|
53610
|
|
2,0
|
86
|
105
|
3960
|
135
|
159
|
5990
|
215
|
252
|
9680
|
345
|
411
|
15845
|
540
|
640
|
24770
|
850
|
1000
|
38700
|
1345
|
1585
|
61420
|
|
2,5
|
100
|
124
|
4460
|
160
|
186
|
6750
|
250
|
295
|
10910
|
400
|
481
|
17860
|
630
|
752
|
27920
|
990
|
1171
|
43620
|
1570
|
1860
|
69230
|
|
3,0
|
120
|
140
|
4890
|
180
|
217
|
7390
|
290
|
333
|
11940
|
470
|
550
|
19550
|
730
|
860
|
30560
|
1150
|
1341
|
47750
|
1820
|
2132
|
75770
|
|
3,5
|
130
|
155
|
5270
|
200
|
244
|
7965
|
320
|
376
|
12865
|
520
|
620
|
21065
|
815
|
969
|
32935
|
1275
|
1512
|
51460
|
2020
|
2403
|
81665
|
|
4,0
|
140
|
171
|
5650
|
220
|
271
|
8540
|
350
|
419
|
13790
|
570
|
690
|
22580
|
900
|
1078
|
35310
|
1400
|
1682
|
55170
|
2220
|
2674
|
87560
|
|
4,5
|
155
|
190
|
5980
|
245
|
298
|
9045
|
385
|
461
|
14605
|
630
|
771
|
23915
|
985
|
1186
|
37395
|
1535
|
1857
|
58430
|
2440
|
2946
|
92735
|
|
5,0
|
170
|
209
|
6310
|
270
|
326
|
9550
|
420
|
504
|
15420
|
690
|
853
|
25250
|
1070
|
1295
|
39480
|
1670
|
2031
|
61690
|
2660
|
3217
|
97910
|
|
6,0
|
200
|
240
|
6910
|
310
|
380
|
10460
|
490
|
597
|
16890
|
800
|
969
|
27660
|
1250
|
1519
|
43240
|
1950
|
2372
|
67560
|
3100
|
3767
|
107230
|
|
7,0
|
230
|
275
|
7450
|
355
|
434
|
11270
|
560
|
686
|
18200
|
910
|
1112
|
29800
|
1425
|
1740
|
46590
|
2225
|
2717
|
72795
|
3535
|
4310
|
115535
|
|
8,0
|
260
|
310
|
7990
|
400
|
488
|
12080
|
630
|
775
|
19510
|
1020
|
1256
|
31940
|
1600
|
1961
|
49940
|
2500
|
3062
|
78030
|
3970
|
4853
|
123840
|
|
9,0
|
285
|
345
|
8460
|
445
|
543
|
12790
|
695
|
857
|
20660
|
1135
|
1395
|
33825
|
1775
|
2182
|
52880
|
2775
|
3403
|
82625
|
4405
|
5399
|
131135
|
|
10,0
|
310
|
380
|
8930
|
490
|
597
|
13500
|
760
|
938
|
21810
|
1250
|
1535
|
35710
|
1950
|
2403
|
55820
|
3050
|
3744
|
87220
|
4840
|
5946
|
138430
|
|
12,0
|
370
|
457
|
9780
|
580
|
705
|
14790
|
900
|
1109
|
23890
|
1480
|
1814
|
39120
|
2310
|
2837
|
61150
|
3610
|
4434
|
95550
|
5730
|
7031
|
151640
|
|
14,0
|
430
|
527
|
10560
|
660
|
822
|
15980
|
1040
|
1279
|
25800
|
1700
|
2093
|
42250
|
2660
|
3279
|
66060
|
4150
|
5116
|
103210
|
6580
|
8124
|
163800
|
|
16,0
|
480
|
597
|
11290
|
750
|
930
|
17080
|
1180
|
1450
|
27580
|
1930
|
2403
|
45170
|
3010
|
3713
|
70620
|
4700
|
5806
|
110340
|
7470
|
9217
|
175110
|
P – давление начала открытия, бар; пропускная способность для рабочих сред: I – пар, кг/ч; II – воздух, нм3/ч; III–вода, л/ч.
ООО «Вайз Инжиниринг» гарантирует нормальную работу оборудования при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации, указанных в эксплуатационной документации. Гарантийный срок составляет 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
Расчетный срок службы оборудования составляет не менее 10 лет, при условиях его эксплуатации в соответствии с правилами и рекомендациями настоящего документа, при отсутствии длительных пиковых нагрузок и других негативных факторов.
