Предохранительный клапан АСТА серии П223 (обновленная версия клапанов серии П02) - является полноподъёмным пружинным клапаном, преимущественно использующимся в системах пароснабжения, а также на перегретой воде в теплоснабжении. Выходной патрубок на два типоразмера больше входного, что позволяет получить наиболее оптимальную пропускную способность с учётом расширения пара при снижении давления, в том числе при выпуске в атмосферу перегретой воды. Данные клапаны также актуальны на системах водоснабжения при больших расходах.
Стандартное исполнение корпуса — высокопрочный чугун. Возможно изготовление из углеродистой стали и нержавеющей стали на Ру40.
Установка:
Корпус вертикально, вход через патрубок снизу, сброс среды через боковой патрубок. В случае подъёма отводящего трубопровода, необходимо организовать дополнительный дренаж через специальное отверстие в корпусе клапана.
Диапазоны давлений пружин
| DN |
Диапазоны давлений, бар |
| 25х40 |
0,5…3,0; 3,0…6,5; 6,5…10,0; 10,0…16,0 |
| 32х50 |
0,5…2,0; 2,0…4,5; 4,5…10,0; 10,0…16,0 |
| 40х65 |
0,5…3,5; 3,5…6,0; 6,0…12,5; 12,5…16,0 |
| 50х80 |
0,5…2,0; 2,0…5,0; 5,0…8,0; 8,0…10,0; 10,0…16,0 |
| 65x100 |
0,5…2,0; 2,0…5,0; 5,0…8,0; 8,0…16,0 |
| 80х125 |
0,5…2,5; 2,5…5,5; 5,5…12,5; 12,5…16,0 |
| 100х150 |
0,5…3,0; 3,0…6,5; 6,5…13,0; 13,0…16,0 |
В тех случаях, когда требуемое давление начала открытия находится на границе соседних диапазонов, необходимо использовать пружину с более высоким диапазоном давлений.

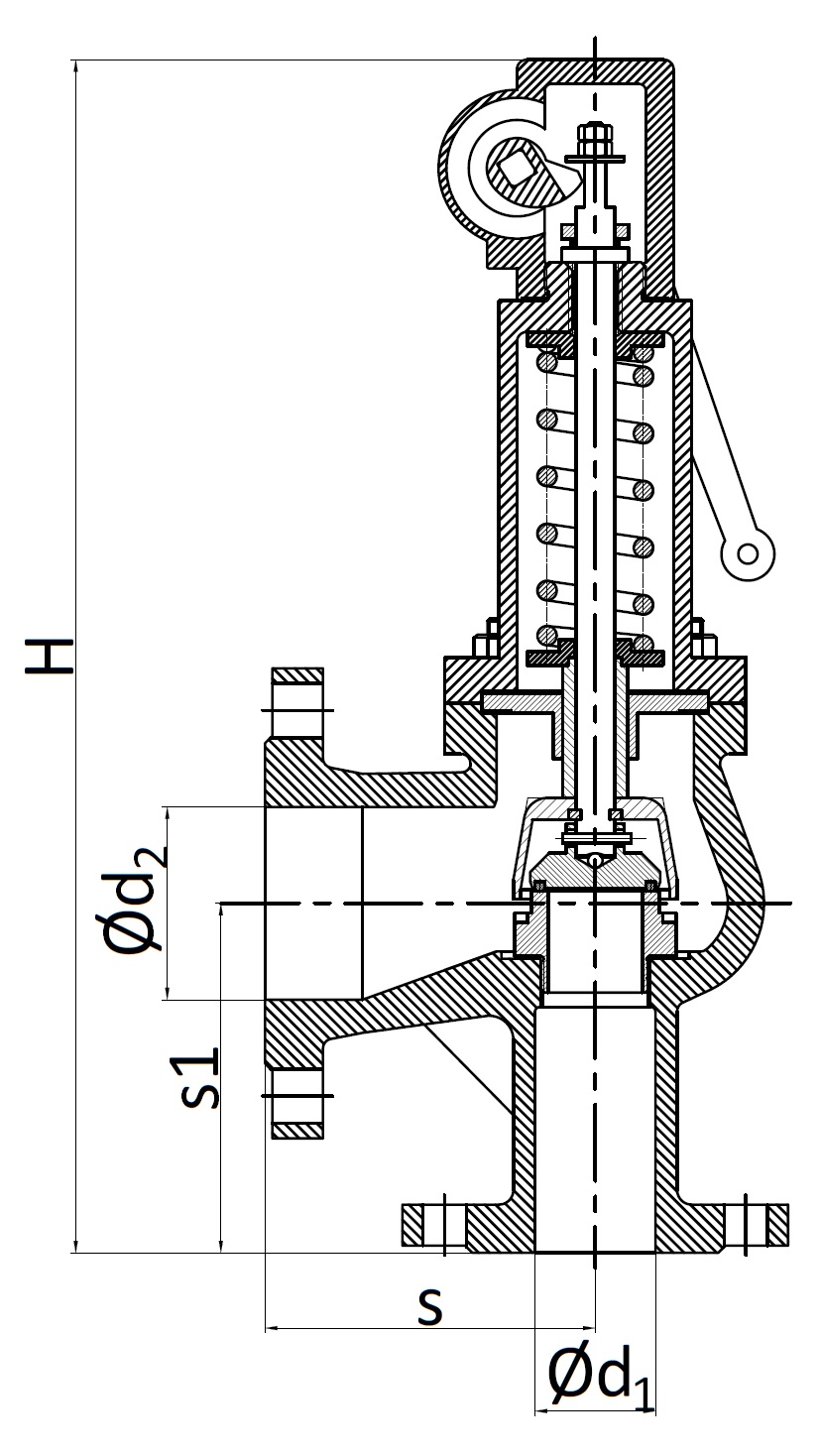

Массогабаритные характеристики
| DN |
25x40 |
32x50 |
40x65 |
50x80 |
65x100 |
80x125 |
100x150 |
| d1, мм |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
| d2, мм |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
| S, мм |
101 |
110 |
120 |
142 |
148 |
153 |
176 |
| S1, мм |
117 |
125 |
135 |
149 |
160 |
175 |
192 |
| H, мм |
418 |
432 |
459 |
497 |
556 |
631 |
681 |
| Масса, кг |
10 |
13 |
17 |
21 |
30 |
40 |
57 |

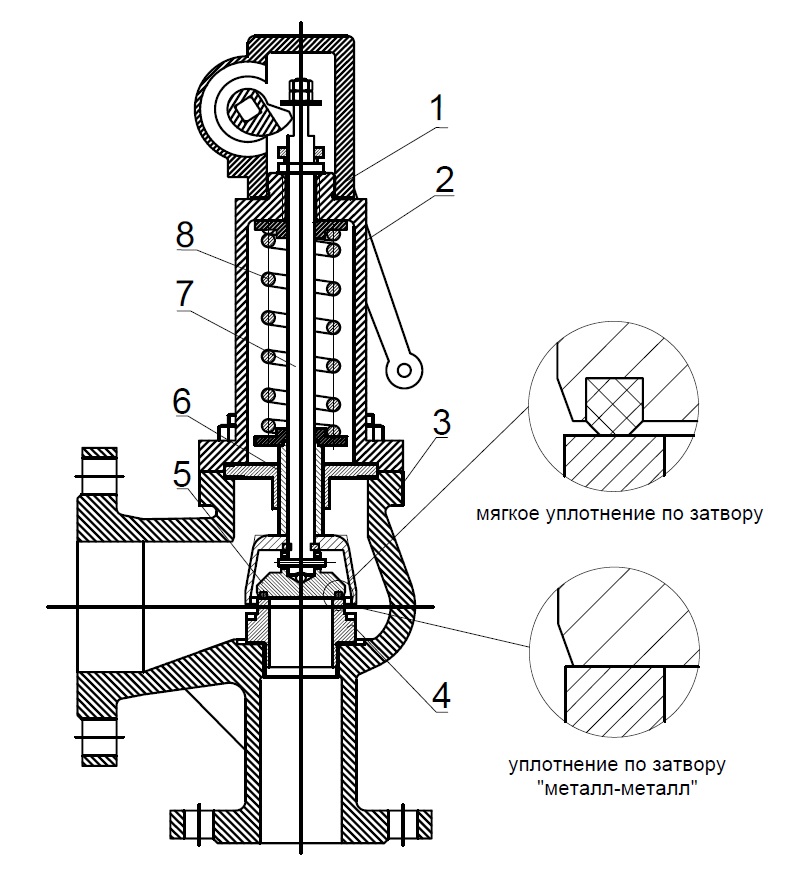

Спецификация материалов
Пропускная способность:
|
DN
|
25x40
|
32x50
|
40x65
|
50x80
|
|
P
|
I
|
II
|
III
|
I
|
II
|
III
|
I
|
II
|
III
|
I
|
II
|
III
|
|
0,5
|
157
|
200
|
6734
|
246
|
294
|
10530
|
402
|
483
|
17243
|
629
|
738
|
26958
|
|
1
|
236
|
285
|
9523
|
369
|
435
|
14892
|
604
|
724
|
24385
|
945
|
1134
|
38125
|
|
1,5
|
312
|
380
|
11664
|
488
|
590
|
18239
|
799
|
960
|
29866
|
1249
|
1498
|
46693
|
|
2
|
385
|
469
|
13468
|
602
|
728
|
21060
|
986
|
1191
|
34486
|
1541
|
1863
|
53916
|
|
2,5
|
453
|
569
|
15058
|
708
|
857
|
23546
|
1160
|
1415
|
38556
|
1813
|
2194
|
60280
|
|
3
|
522
|
648
|
16495
|
817
|
1017
|
25793
|
1337
|
1664
|
42236
|
2090
|
2605
|
66034
|
|
3,5
|
585
|
730
|
17817
|
916
|
1145
|
27860
|
1499
|
1872
|
45620
|
2343
|
2931
|
71325
|
|
4
|
648
|
811
|
19047
|
1014
|
1272
|
29784
|
1660
|
2080
|
48770
|
2596
|
3256
|
76249
|
|
4,5
|
711
|
892
|
20202
|
1112
|
1399
|
31590
|
1821
|
2288
|
51729
|
2847
|
3582
|
80874
|
|
5
|
774
|
973
|
21295
|
1210
|
1526
|
33299
|
1982
|
2496
|
54527
|
3099
|
3908
|
85249
|
|
6
|
899
|
1135
|
23328
|
1406
|
1780
|
36477
|
2303
|
2913
|
59731
|
3600
|
4559
|
93386
|
|
7
|
1024
|
1298
|
25197
|
1602
|
2035
|
39400
|
2623
|
3329
|
64517
|
4100
|
5210
|
100868
|
|
8
|
1149
|
1460
|
26936
|
1797
|
2289
|
42121
|
2942
|
3745
|
68972
|
4600
|
5862
|
107833
|
|
9
|
1273
|
1622
|
28570
|
1991
|
2544
|
44676
|
3261
|
4161
|
73156
|
5098
|
6513
|
114374
|
|
10
|
1397
|
1784
|
30116
|
2185
|
2798
|
47092
|
3578
|
4577
|
77113
|
5594
|
7164
|
120561
|
|
12
|
1645
|
2109
|
32990
|
2572
|
3307
|
51587
|
4212
|
5410
|
84473
|
6585
|
8467
|
132068
|
|
14
|
1891
|
2433
|
35634
|
2958
|
3816
|
55720
|
4843
|
6242
|
91241
|
7572
|
9770
|
142650
|
|
16
|
2139
|
2758
|
38094
|
3344
|
4324
|
59568
|
5476
|
7074
|
97541
|
8561
|
11073
|
152490
|
|
DN
|
65x100
|
80x125
|
100x150
|
|
P
|
I
|
II
|
III
|
I
|
II
|
III
|
I
|
II
|
III
|
|
0,5
|
982
|
1168
|
42120
|
1559
|
1845
|
66848
|
2330
|
2773
|
99876
|
|
1
|
1476
|
1771
|
59568
|
2343
|
2811
|
94538
|
3500
|
4200
|
141246
|
|
1,5
|
1952
|
2342
|
72955
|
3097
|
3716
|
115785
|
4628
|
5431
|
172990
|
|
2
|
2408
|
2913
|
84241
|
3821
|
4622
|
133697
|
5709
|
6907
|
199752
|
|
2,5
|
2833
|
3429
|
94185
|
4496
|
5444
|
149478
|
6717
|
8134
|
223329
|
|
3
|
3266
|
4070
|
103174
|
5184
|
6376
|
163746
|
7745
|
9526
|
244645
|
|
3,5
|
3661
|
4579
|
111441
|
5811
|
7260
|
176865
|
8682
|
10820
|
264247
|
|
4
|
4056
|
5088
|
119136
|
6437
|
8066
|
189077
|
9617
|
12023
|
282492
|
|
4,5
|
4449
|
5596
|
126362
|
7060
|
8873
|
200547
|
10548
|
13225
|
299628
|
|
5
|
4842
|
6105
|
133198
|
7684
|
9680
|
211394
|
11481
|
14427
|
315835
|
|
6
|
5625
|
7123
|
145911
|
8928
|
11293
|
231571
|
13339
|
16832
|
345980
|
|
7
|
6406
|
8140
|
157602
|
10167
|
12907
|
250125
|
15190
|
19236
|
373701
|
|
8
|
7187
|
9158
|
168483
|
11406
|
14520
|
267395
|
17041
|
21641
|
399504
|
|
9
|
7965
|
10176
|
178704
|
12641
|
16133
|
283615
|
18887
|
24045
|
423738
|
|
10
|
8740
|
11193
|
188370
|
13871
|
17747
|
298957
|
20724
|
26450
|
446659
|
|
12
|
10289
|
13228
|
206349
|
16329
|
20974
|
327491
|
24396
|
31259
|
489290
|
|
14
|
11830
|
15264
|
222883
|
18775
|
24201
|
353731
|
28052
|
36068
|
528494
|
|
16
|
13376
|
17299
|
238272
|
21229
|
27427
|
378154
|
31718
|
40877
|
564984
|
Комментарий: P – давление начала открытия, бар; пропускная способность для рабочих сред: I – пар, кг/ч; II – воздух, нм3/ч; III–вода, л/ч.
ООО «Вайз Инжиниринг» гарантирует нормальную работу оборудования при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации, указанных в эксплуатационной документации. Гарантийный срок составляет 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
Расчетный срок службы оборудования составляет не менее 10 лет, при условиях его эксплуатации в соответствии с правилами и рекомендациями настоящего документа, при отсутствии длительных пиковых нагрузок и других негативных факторов.
