Предохранительный клапан АСТА серии П361 (обновленная версия серии П04 из латуни) является пропорциональным пружинным клапаном. Для защиты систем от повышения давления выше допустимого путем сброса рабочей среды в утилизационную систему. Применяется для защиты резервуаров, трубопроводов и оборудования систем тепло-, водо-, пароснабжения и других систем.
Технические характеристики
| Номинальный диаметр |
DN 15 – 50 (1/2” – 2”) |
| Номинальное давление |
PN40 |
| Рабочая среда |
Пар, воздух, вода и другие среды, нейтральные к материалам клапана |
| Температура рабочей среды |
от -45 °С до 185 °С |
| Давление настройки |
0,3 – 30 бар |
| Класс герметичности |
А по ГОСТ 9544-2015 |
| Присоединение |
Резьбовое R-Rc (вход-выход) |
Массогабаритные характеристики
| DNхDN |
R” |
L1,мм |
L2,мм |
Н,мм |
Масса, кг |
| 15x15 |
1/2” |
31 |
46 |
158 |
0,5 |
| 20х20 |
3/4” |
35 |
54 |
170 |
0,6 |
| 25х25 |
1” |
41 |
66 |
200 |
1,1 |
| 32х32 |
1 1/4" |
50 |
74 |
218 |
2,0 |
| 40х40 |
1 1/2" |
59 |
85 |
243 |
2,6 |
| 50х50 |
2” |
65 |
97 |
280 |
3,8 |

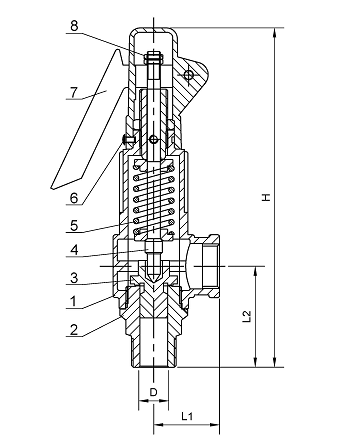

Спецификация материалов
| № |
Наименование |
Материал |
| 1 |
Корпус |
Латунь CuSn5ZnPb |
| 2 |
Седло |
Латунь CuZn40Pb2 |
| 3 |
Плунжер |
Латунь CuZn40Pb2 |
| 4 |
Шток |
Латунь CuZn40Pb3 |
| 5 |
Пружина |
Сталь 65Г |
| 6 |
Винт |
Углеродистая сталь Ст3кп |
| 7 |
Рычаг |
Углеродистая сталь Ст3кп |
| 8 |
Стопорная гайка |
Углеродистая сталь Ст3кп |
Пропускная способность
|
DN
|
15 х 15
|
20 х 20
|
25 х 25
|
32 х 32
|
40 х 40
|
50 x 50
|
|
R”
|
1/2”
|
3/4”
|
1”
|
1 1/4"
|
1 1/2"
|
2”
|
|
Р
|
I
|
II
|
III
|
I
|
II
|
III
|
I
|
II
|
III
|
I
|
II
|
III
|
I
|
II
|
III
|
I
|
II
|
III
|
|
1
|
18
|
28
|
692
|
39
|
60
|
1478
|
68
|
103
|
2561
|
111
|
169
|
4195
|
157
|
238
|
5918
|
272
|
413
|
10243
|
|
2
|
28
|
43
|
978
|
59
|
91
|
2090
|
102
|
157
|
3622
|
168
|
258
|
5933
|
236
|
364
|
8369
|
409
|
630
|
14486
|
|
3
|
37
|
57
|
1198
|
79
|
122
|
2560
|
137
|
212
|
4435
|
224
|
347
|
7266
|
316
|
489
|
10250
|
547
|
846
|
17742
|
|
4
|
46
|
72
|
1383
|
99
|
153
|
2956
|
171
|
266
|
5122
|
280
|
435
|
8390
|
396
|
614
|
11835
|
685
|
1063
|
20487
|
|
5
|
56
|
86
|
1546
|
119
|
185
|
3304
|
206
|
320
|
5726
|
337
|
524
|
9381
|
475
|
739
|
13232
|
823
|
1279
|
22905
|
|
6
|
65
|
101
|
1694
|
139
|
216
|
3620
|
240
|
374
|
6272
|
393
|
613
|
10276
|
555
|
864
|
14495
|
960
|
1496
|
25091
|
|
7
|
74
|
116
|
1830
|
158
|
247
|
3910
|
275
|
428
|
6775
|
450
|
701
|
11099
|
634
|
989
|
15656
|
1098
|
1712
|
27101
|
|
8
|
83
|
130
|
1956
|
178
|
278
|
4180
|
309
|
482
|
7243
|
506
|
790
|
11866
|
714
|
1114
|
16737
|
1236
|
1929
|
28972
|
|
9
|
93
|
145
|
2075
|
198
|
309
|
4433
|
343
|
536
|
7682
|
563
|
879
|
12585
|
794
|
1239
|
17753
|
1374
|
2145
|
30730
|
|
10
|
102
|
159
|
2187
|
218
|
341
|
4673
|
378
|
590
|
8098
|
619
|
967
|
13266
|
873
|
1364
|
18713
|
1512
|
2362
|
32392
|
|
11
|
-
|
174
|
2294
|
-
|
372
|
4901
|
-
|
645
|
8493
|
675
|
1056
|
13913
|
953
|
1489
|
19626
|
1649
|
2578
|
33973
|
|
12
|
-
|
189
|
2396
|
-
|
403
|
5119
|
-
|
699
|
8871
|
732
|
1145
|
14532
|
1032
|
1614
|
20499
|
1787
|
2795
|
35484
|
|
13
|
-
|
203
|
2494
|
-
|
434
|
5328
|
-
|
753
|
9233
|
788
|
1233
|
15126
|
1112
|
1739
|
21336
|
1925
|
3011
|
36933
|
|
14
|
-
|
218
|
2588
|
-
|
466
|
5529
|
-
|
807
|
9582
|
845
|
1322
|
15697
|
1192
|
1865
|
22142
|
2063
|
3228
|
38327
|
|
15
|
-
|
233
|
2678
|
-
|
497
|
5723
|
-
|
861
|
9918
|
901
|
1410
|
16248
|
1271
|
1990
|
22919
|
2200
|
3444
|
39672
|
|
16
|
-
|
247
|
2766
|
-
|
528
|
5911
|
-
|
915
|
10243
|
958
|
1499
|
16781
|
1351
|
2115
|
23670
|
2338
|
3660
|
40973
|
|
17
|
-
|
262
|
2851
|
-
|
559
|
6093
|
-
|
969
|
10559
|
1014
|
1588
|
17297
|
1430
|
2240
|
24399
|
2476
|
3877
|
42234
|
|
18
|
-
|
276
|
2934
|
-
|
591
|
6270
|
-
|
1023
|
10865
|
1070
|
1676
|
17799
|
1510
|
2365
|
25106
|
2614
|
4093
|
43458
|
|
19
|
-
|
291
|
3015
|
-
|
622
|
6441
|
-
|
1077
|
11162
|
1127
|
1765
|
18286
|
1590
|
2490
|
25794
|
2752
|
4310
|
44649
|
|
20
|
-
|
306
|
3093
|
-
|
653
|
6609
|
-
|
1132
|
11452
|
1183
|
1854
|
18761
|
1669
|
2615
|
26464
|
2889
|
4526
|
45809
|
|
21
|
-
|
321
|
3182
|
-
|
684
|
6807
|
-
|
1186
|
11795
|
1239
|
1943
|
19305
|
1749
|
5482
|
27231
|
3027
|
4742
|
47183
|
|
22
|
-
|
336
|
3274
|
-
|
715
|
7011
|
-
|
1240
|
12137
|
1295
|
2032
|
19864
|
1829
|
5607
|
28018
|
3165
|
4958
|
48598
|
|
23
|
-
|
351
|
3369
|
-
|
746
|
7212
|
-
|
1294
|
12489
|
-
|
2121
|
20440
|
-
|
5732
|
28825
|
-
|
5174
|
50022
|
|
24
|
-
|
366
|
3467
|
-
|
777
|
7421
|
-
|
1348
|
12851
|
-
|
2210
|
21033
|
-
|
5857
|
29652
|
-
|
5390
|
51478
|
|
25
|
-
|
380
|
3568
|
-
|
808
|
7636
|
-
|
1402
|
13211
|
-
|
2299
|
21643
|
-
|
5982
|
20503
|
-
|
5605
|
52971
|
|
26
|
-
|
394
|
3675
|
-
|
839
|
7857
|
-
|
1456
|
13581
|
-
|
2388
|
22249
|
-
|
6107
|
31382
|
-
|
5821
|
54502
|
|
27
|
-
|
408
|
3781
|
-
|
869
|
8085
|
-
|
1510
|
13961
|
-
|
2476
|
22888
|
-
|
6231
|
32282
|
-
|
6037
|
56071
|
|
28
|
-
|
423
|
3894
|
-
|
901
|
8320
|
-
|
1564
|
14366
|
-
|
2565
|
23547
|
-
|
6356
|
33209
|
-
|
6253
|
57681
|
|
29
|
-
|
438
|
4005
|
-
|
932
|
8553
|
-
|
1618
|
14769
|
-
|
2654
|
24206
|
-
|
6481
|
34161
|
-
|
6469
|
59342
|
|
30
|
-
|
453
|
4117
|
-
|
963
|
8792
|
-
|
1672
|
15231
|
-
|
2742
|
24952
|
-
|
6606
|
35197
|
-
|
6685
|
61003
|
P – давление начала открытия, бар; пропускная способность для рабочих сред: I – пар, кг/ч; II – воздух, нм3/ч; III–вода, л/ч.
ООО «Вайз Инжиниринг» гарантирует нормальную работу оборудования при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации, указанных в эксплуатационной документации. Гарантийный срок составляет 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
Расчетный срок службы оборудования составляет не менее 10 лет, при условиях его эксплуатации в соответствии с правилами и рекомендациями настоящего документа, при отсутствии длительных пиковых нагрузок и других негативных факторов.
