АСТА Р01/02 – клапан (регулятор) давления «после себя» снижает и стабилизирует давление на выходе до предварительно настроенного значения независимо от колебаний разбора и скачков давления на входе.
|
ОСОБЕННОСТИ
• Конструкция клапана АСТА Р01 содержит мембрану, а конструкция клапана АСТА Р02 – мембрану с плунжером
• Клапан АСТА Р01 имеет простую и экономичную конструкцию
• Клапан АСТА Р02 имеет более высокую точность регулировки и более широкий диапазон нагрузок в сравнении с клапаном АСТА Р01
|
|
ОБЛАСТЬ ПРИМЕНЕНИЯ
• Системы распределения воды
• Системы орошения
• Системы пожаротушения
• Промышленные предприятия
• В прочих системах, требующих управление расходом, давлением и т.д.
|
|
ПРЕИМУЩЕСТВА КЛАПАНА АСТА Р01
• Доступная цена
• Работает в широких диапазонах
• Точная регулировка при низких расходах
• Полная герметичность обеспечивается благодаря армированной нейлоном мембране • Встроенный самопромывной фильтр в пилотной обвязке
• Устанавливается как на горизонтальном, так и на вертикальном трубопроводах
• Простота в эксплуатации и обслуживании
• Отсутствие механических направляющих в конструкции основного клапана
|
|
|
Типоразмеры
|
DN50–300
|
|
Рабочая среда
|
Вода и другие совместимые жидкости
|
|
Присоединение
|
Фланцевое по ГОСТ 33259–2015
|
|
Установка
|
Горизонтальная или вертикальная
|
|
Номинальное давление
|
PN16
|
|
Минимальное рабочее давление клапана
|
0,7 бар
|
|
Максимальное рабочее давление клапана
|
16 бар
|
|
Макс. температура рабочей среды
|
80 °C
|
|
Мин. температура рабочей среды
|
-10 °C
|
|
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
|
DN
|
мм
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
Диапазон давлений
|
бар
|
2,5–16
|
1,2–16
|
1–16
|
|
Kv
|
м3/ч
|
50
|
50
|
130
|
200
|
200
|
450
|
800
|
1250
|
1800
|
|
Расход
|
Рекомендовано, м3/ч
|
39
|
39
|
100
|
156
|
156
|
350
|
622
|
972
|
1400
|
|
Сброс, м3/ч
|
78
|
78
|
199
|
311
|
311
|
477
|
848
|
1325
|
1909
|
|
Рабочий объем камеры
|
л
|
0,132
|
0,132
|
0,466
|
0,466
|
0,466
|
2,270
|
5,063
|
8,512
|
10,126
|
|
|

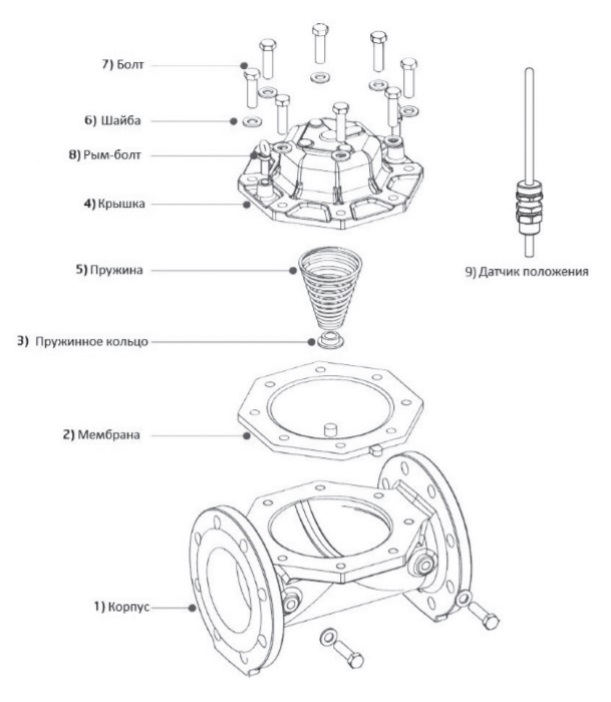

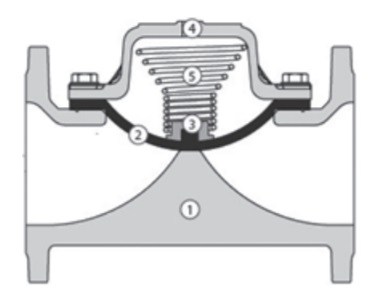

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ
|
№
|
Наименование
|
Материал
|
Опция
|
|
1
|
Корпус
|
Чугун
|
Ковкий чугун
|
|
2
|
Мембрана
|
Армированнный нейлон
|
EPDM, Нитрил, Неопрен
|
|
3
|
Пружинное кольцо
|
Полиамид
|
|
|
4
|
Крышка
|
Чугун
|
Ковкий чугун
|
|
5
|
Пружина
|
Нерж. сталь SST 302
|
Нерж. сталь SST 316
|
|
6
|
Шайба
|
Сталь с покрытием
|
Нерж. сталь
|
|
7
|
Болт
|
Сталь с покрытием
|
Нерж. сталь
|
|
8
|
Рым-болт
|
Сталь с покрытием
|
Нерж. сталь
|
|
9
|
Датчик положения (дополнительно)
|
Нерж. сталь +латунь
|
|
|
