Обратный клапан – вид защитной трубопроводной арматуры, предназначенный для автоматического предотвращения обратного потока рабочей среды. Преимущественно применяется в обвязках насосного и котельного оборудования, узлах отвода конденсата, системах ГВС, ХВС, отопления и т.д.
Особенности конструкции
- Мягкое уплотнение затвора EPDM
- Ремонтопригодная конструкция
- Рым-болт для удобства монтажа и транспортирования
- Низкие значения гидравлического сопротивления
Технические характеристики
|
Номинальный диаметр DN
|
40-300* |
|
Условное давление PN
|
16 бар |
|
Температура рабочей среды
|
От -10 °С до 110 °С |
|
Рабочая среда
|
Вода, воздух и другие среды,
совместимые с материалами конструкции клапана
|
|
Класс герметичности
|
"В" по ГОСТ 9544-2015 |
|
Тип присоединения
|
Межфланцевый |
* – другие типоразмеры по запросу

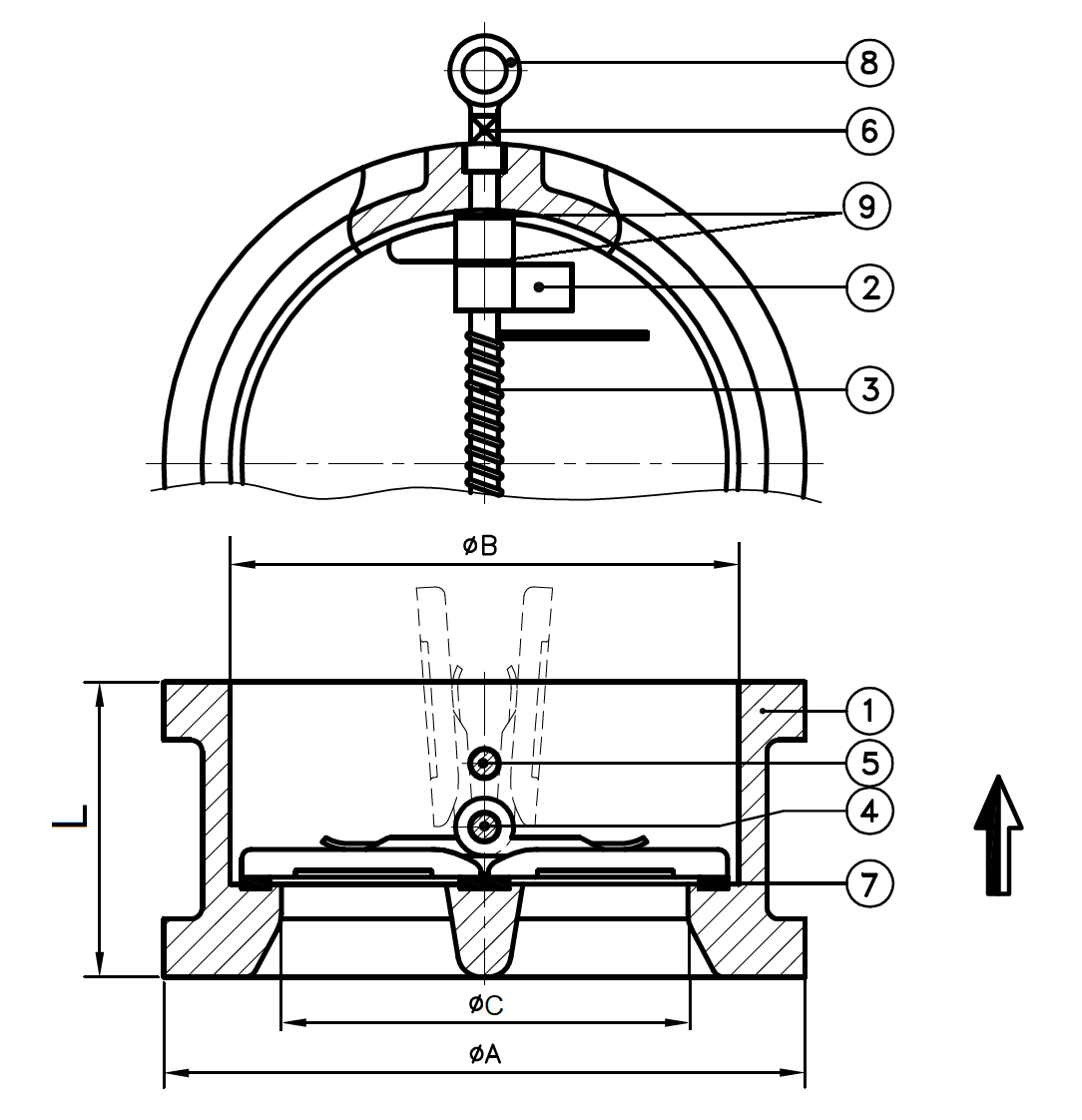

Массогабаритные характеристики
| DN |
L, мм |
ØA,мм |
ØB,мм |
ØC,мм |
Kvs, м3/ч |
Давление открытия, мбар |
Масса, кг |
| 40 |
43 |
86 |
60 |
34 |
34 |
43 |
1,5 |
| 50 |
43 |
98 |
60 |
36 |
34 |
43 |
1,5 |
| 65 |
46 |
110 |
73 |
55 |
70 |
42 |
2,4 |
| 80 |
64 |
128 |
89 |
52 |
88 |
30 |
3,6 |
| 100 |
64 |
156 |
114 |
85 |
238 |
30 |
5,7 |
| 125 |
70 |
187 |
141 |
112 |
465 |
25 |
7,3 |
| 150 |
76 |
213 |
168 |
142 |
658 |
25 |
9,0 |
| 200 |
76 |
267 |
219 |
194 |
930 |
18 |
17 |
| 250 |
89 |
274 |
274 |
237 |
2043 |
18 |
26 |
| 300 |
114 |
324 |
324 |
283 |
3178 |
16 |
42 |
Спецификация материалов
| № |
Наименование |
Материал |
| 1 |
Корпус |
Серый чугун JL1040 (GG25) |
| 2 |
Диск |
Нержавеющая сталь SS 304 |
| 3 |
Пружина |
Нержавеющая сталь SS 316 |
| 4 |
Шток |
Нержавеющая сталь SS 316 |
| 5 |
Стопорный штифт |
Нержавеющая сталь SS 304 |
| 6 |
Фиксатор |
Углеродистая сталь 25 |
| 7 |
Седло |
EPDM |
| 8 |
Рым-болт |
Углеродистая сталь A105 |
| 9 |
Уплотнения |
PTFE |
