Стекла смотровые И331 предназначены для контроля за исправной работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в линию возврата конденсата, и, следовательно, большей потери энергии. Устанавливаются за конденсатоотводчиком.
Особенности конструкции
- Конструкция с двойным стеклом обеспечивает лучшую видимость процесса
- Двойная система уплотнения
- Не требует обслуживания
- Боросиликатное стекло для работы на паре
Технические данные
|
Номинальный диаметр DN
|
15–25 |
|
Условное давление PN
|
16 |
|
Максимальная температура рабочей среды
|
200 °С
|
|
Применение
|
В линиях отвода конденсата после конденсатоотводчика |
|
Тип присоединения
|
Резьбовое |

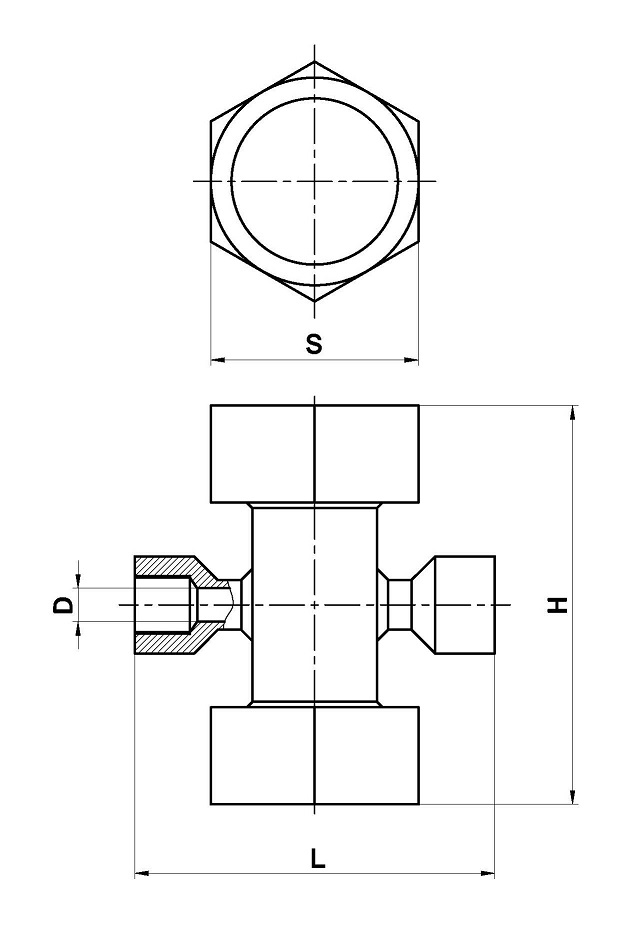

Габаритные размеры
| DN |
D, мм |
L, мм |
H, мм |
S, мм |
| 15 |
15 |
130 |
144 |
118 |
| 20 |
20 |
150 |
144 |
118 |
| 25 |
25 |
160 |
144 |
118 |
Спецификация материалов
| № |
Наименование |
Материал |
| 1 |
Корпус |
Сталь 20 |
| 2 |
Крышка |
Сталь 20 |
| 3 |
Стекло |
Боросиликатное закаленное |
| 4 |
Уплотнение |
Графлекс |
ООО «Вайз Инжиниринг» гарантирует нормальную работу оборудования при условии соблюдения правил транспортировки, хранения, монтажа и эксплуатации, указанных в эксплуатационной документации. Гарантийный срок составляет 12 месяцев с момента ввода в эксплуатацию, но не более 18 месяцев с момента продажи.
Расчетный срок службы оборудования составляет не менее 10 лет, при условиях его эксплуатации в соответствии с правилами и рекомендациями настоящего документа, при отсутствии длительных пиковых нагрузок и других негативных факторов.
